Explain:
This series collects all kinds of connection forms and structural couplings, nipples, nozzles, rotary couplings, thermowells and other products in the automatic control instrument pipeline system. It is an essential connecting piece in the pipeline with a wide range of varieties, specifications and applications. Socket welded pipe joint YZG6 series is applicable to various measuring pipelines of automatic control system. The minimum nozzle is ∅15 and the maximum nozzle is ∅49.
性能規范：
□公稱壓力：1.0MPa～3.2MPa
□適用溫度：-70℃～+450℃(視介質和使用墊片而定)
□制造材料：20#,H62,1Cr18Ni9Ti,316L,0Cr18Ni12Mo2Ti
□執行標準：《儀表工手冊》樂嘉謙著 第五篇 儀表安裝>>第三章 儀表加工件>>第一節 儀表接頭

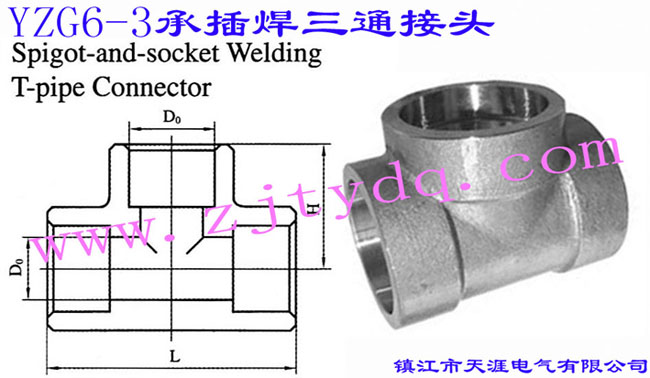

YZG6-3 承插焊三通接頭
YZG6-3 Spigot and Socket Welding T-Pipe Connector
|
D0 |
d0 |
L |
H |
代 號Code No. |
|
15 |
11 |
44 |
22 |
YZG6-3-Φ15 |
|
19 |
13 |
50 |
26 |
YZG6-3-Φ19 |
|
23 |
18 |
60 |
30 |
YZG6-3-Φ23 |
|
28 |
23 |
70 |
35 |
YZG6-3-Φ28 |
|
35 |
29 |
80 |
40 |
YZG6-3-Φ35 |
|
49 |
43 |
106 |
53 |
YZG6-3-Φ49 |
※注：YZG6-3 承插焊三通接頭Spigot and Socket Welding T-Pipe Connector如有改進，恕不另行通知，以產品實物為準。
